聚客分析SMT飞达是什么?

您的当前位置: 首 页 >> 新闻中心 >> 公司动态

聚客分析SMT飞达是什么?

发布日期:2020-12-16 作者:SMT贴片机 点击:

什么是

SMT

飞达?

SMT

飞达也称为送料器,喂料器,给料器,料枪

或被常称为飞达,

飞达这个词是由英文

Feeder

直译而来。

SMT

飞达是贴

片机最主要的配件,

也是贴装技术中影响贴装能力和生产效率的重要部

件,有些

SMT

贴片机直接用可装飞达数量作为标志。

SMT

飞达有哪几种形式?

SMT

贴片机是通过指令到指定的位置拾取

供料器中元器件,由于不同种类贴装元器件采用不同的包装,不同的包

装则需要相应的供料器。以下是目前市场上主流

SMT

飞达。

按照送料方式来分,常见的有如下几种分类。

什么是

SMT

飞达?

SMT

飞达也称为送料器,喂料器,给料器,料枪

或被常称为飞达,

飞达这个词是由英文

Feeder

直译而来。

SMT

飞达是贴

片机最主要的配件,

也是贴装技术中影响贴装能力和生产效率的重要部

件,有些

SMT

贴片机直接用可装飞达数量作为标志。

SMT

飞达有哪几种形式?

SMT

贴片机是通过指令到指定的位置拾取

供料器中元器件,由于不同种类贴装元器件采用不同的包装,不同的包

装则需要相应的供料器。以下是目前市场上主流

SMT

飞达。

按照送料方式来分,常见的有如下几种分类。

什么是SMT飞达?SMT飞达也称为送料器,喂料器,给料器,料枪或被常称为飞达,飞达这个词是由英文Feeder直译而来。SMT飞达是贴片机主要的配件,也是贴装技术中影响贴装能力和生产效率的重要部件,有些SMT贴片机直接用可装飞达数量作为标志。 


SMT飞达

按照送料方式来分,常见的有如下5种分类。


1、托盘式送料器,盘式送料器 

  可以分为单层结构和多层结构,单层托盘式送料器是直接安装在贴片机送料器架上,占用多个糟位,适用于托盘式料不多的情况;多层托盘式送器料有多层自动传送托盘,占用空间小,结构紧凑,适用于托盘料比较多的的情况,盘装元器件多为各种IC集成电路元件。 

在使用托盘式料时,需要注意保住大管角外露元器件,以防止在运输和使用中造成机械和电性能的损坏。在托盘中使用TQFP、PQFP、BGA、TSOP和SSOPs元器件时,托盘尺寸可以达到150mm x 330.2mm,高度25.4mm。有趣的是,托盘式送料器不仅可以供给贴片机拾取元器件,也可以做为贵重元器件的势抛料站。


盘式送器料有多层自动传送托盘,占用空间小,结构紧凑,适用于托盘料比较多的的情况,盘装元器件多为各种IC集成电路元件。 

在使用托盘式料时,需要注意保住大管角外露元器件,以防止在运输和使用中造成机械和电性能的损坏。在托盘中使用TQFP、PQFP、BGA、TSOP和SSOPs元器件时,托盘尺寸可以达到150mm x 330.2mm,高度25.4mm。有趣的是,托盘式送料器不仅可以供给贴片机拾取元器件,也可以做为贵重元器件的势抛料站。 

  2、带式送料器 

  带式送料器是贴片机送料器中常用的一种标准送料器,传统结构方式有轮式、爪式、气动式以及多间距电动式,现在已经发展为高精度

电动式,高精度电动式与传统结构方式相对,传送精度更高、送料速度更快、结构更加紧凑,性能更稳定,大大提高了生产效率。 

带状料的基本宽度有:8mm、12mm、16mm、24mm、32mm、44mm和52mm等多种类型,间距有2mm、4mm、8mm、12mm和16等;卷轴直径尺寸有7 in和13 in两种。 

  3、散料盒式送料器(振动飞达) 

  散料盒式送料器,又称为振动式送器料,其工作方式是将元器件自由地装入成型的塑料盒或袋内,通过用振动式送料器或送料管把元器件依次送入贴片机,这种方式通常使用于MELF和小外形半导件元器件,只适用于无极性矩形和柱形元器件,而不适用于极性元器件。特点:振动飞达比较贵。


4、管式送料器     

  管式送料器通常使用振动送料器来保证管中元器件不断进入贴片头吸取位置,一般PLCC和SOIC是用这种方式来供料的。管式供料器有对元器件引脚保护作用好,稳定性和规范性较差,生产效率较底的特点。   


5、振动盘  Vibration Feeder 特殊飞达,需定制。

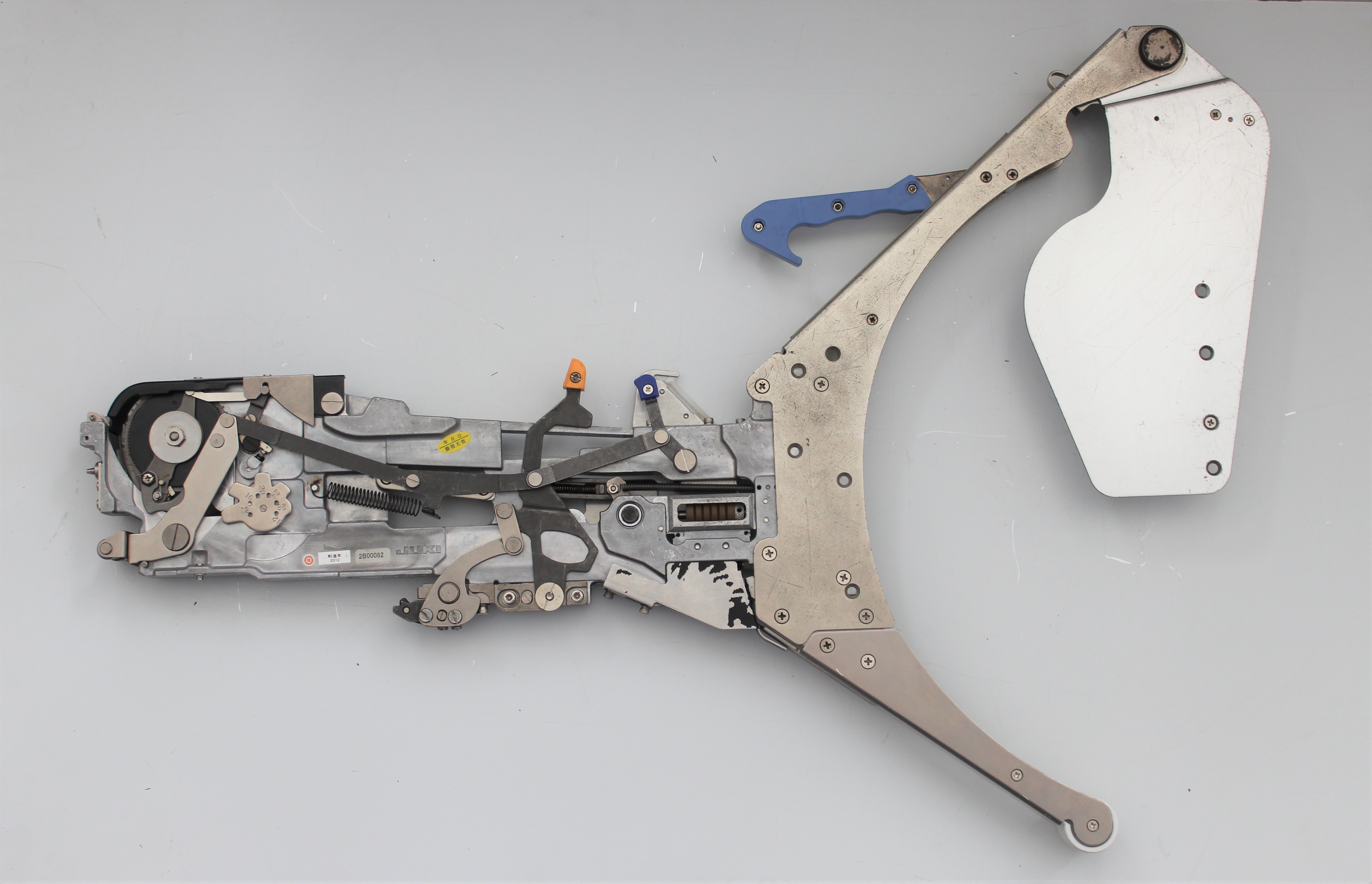

SMT贴片机飞达

按照电动非电动来分:常见的有电动飞达,机械式飞达。
