JUKI 二手贴片机

产品名称:JUKI 二手贴片机

型号规格:FX-1R

设备简介

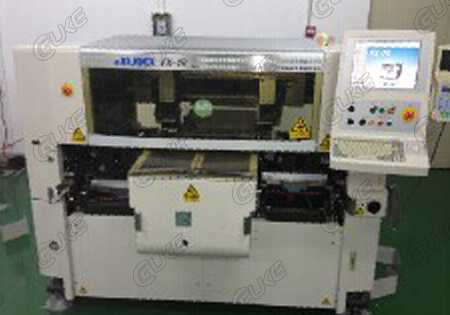

JUKI FX-1 高速贴片机
产品型号:JUKI FX-1既继承了模块式贴片机的传统理念，又实现了高速贴装的贴片机。合理调整各个部位，提高了实际贴装速度
为对应高速贴装采用先进的线性马达、独特的HI-Drive机构即继承了模块式贴片机的传统理念，又实现了高速贴装的贴片机。合理调整各个部位，提高了实际贴装速度。以新技术追求高速贴装 高生产效率 最新HI-Drive 为追求高速贴装小型芯片元件，新设计了「HI-Drive」结构。在X轴上，以线性马达驱动2台各带有4个吸嘴的贴片头。使用一台贴片头贴装时，另一台贴片头可以进行吸取，双方相互交错生产，实现了同级别的最高贴装速度。另外，Y方向以两条具有特殊结构的轴驱动，既减少了因贴片时交换吸嘴造成的时间损失，又实现了前面集中操作、连续生产等操作。因而，显著地提高了生产能力。 以独特技术支援高速贴装 高可靠性 最新线性马达对需要高效率的X轴，采用新开发的线性马达传动。线性马达以其精良简洁的结构，提高了可靠性，使X轴周围不需日常保养。同时，实现了高速性、低振动的良好性能。 各种轴的最佳控制结构采用有10,000台以上实际使用成绩的同步齿轮皮带驱动。对短距离的连续移动采用了具有其优越性的螺杆式驱动。此外、还有新开发的既构造简单又具有高驱动能力的最新型线性马达。

参数

  機型：FX-1R
基板尺寸：410*360MM
元件高度：6mm
元件尺寸：激光識別 0603（英制0201）芯片~20mm方元件或26.5*11mm
元件貼裝速度：CHIP件：33000CPH(最佳條件）
CHIP件：25000CPH(IPC9850）
元件貼裝精度：±0.05mm
元件貼裝種類：最多80種
重量：約2000KG
電源：三相AC200~415V
額定電力：3KVA
空氣壓力：0.5±0.05Mpa
外观尺寸：1880×1731×1490mm
重量：2000kg

高速模块化贴片机 FX-1R
应用行业：电子
为对应高速贴装采用先进的线性马达、独特的HI-Drive机构
既继承了模块式贴片机的传统理念，又实现了高速贴装。合理调整各个部位，提高了实际贴装速度。
■ 33,000CPH：芯片（最佳条件）/ 25,000 CPH：芯片(IPC 9850)
■ 激光贴片头×2个（8吸嘴）
■ 0603（英制0201）芯片～20mm方形元件、或26.5×11mm
※ 贴装速度条件不同时有差异
