目前主流的SMT贴片机供料器有哪几种形式?

发布日期:2019-05-13 作者:SMT贴片机供料器 点击:

SMT贴片机供料器有哪几种形式?

SMT贴片机是通过指令到指定的位置拾取供料器中元器件,由于不同种类贴装元器件采用不同的包装,不同的包装则需要相应的供料器。以下目前市场上主流SMT贴片机供料器。

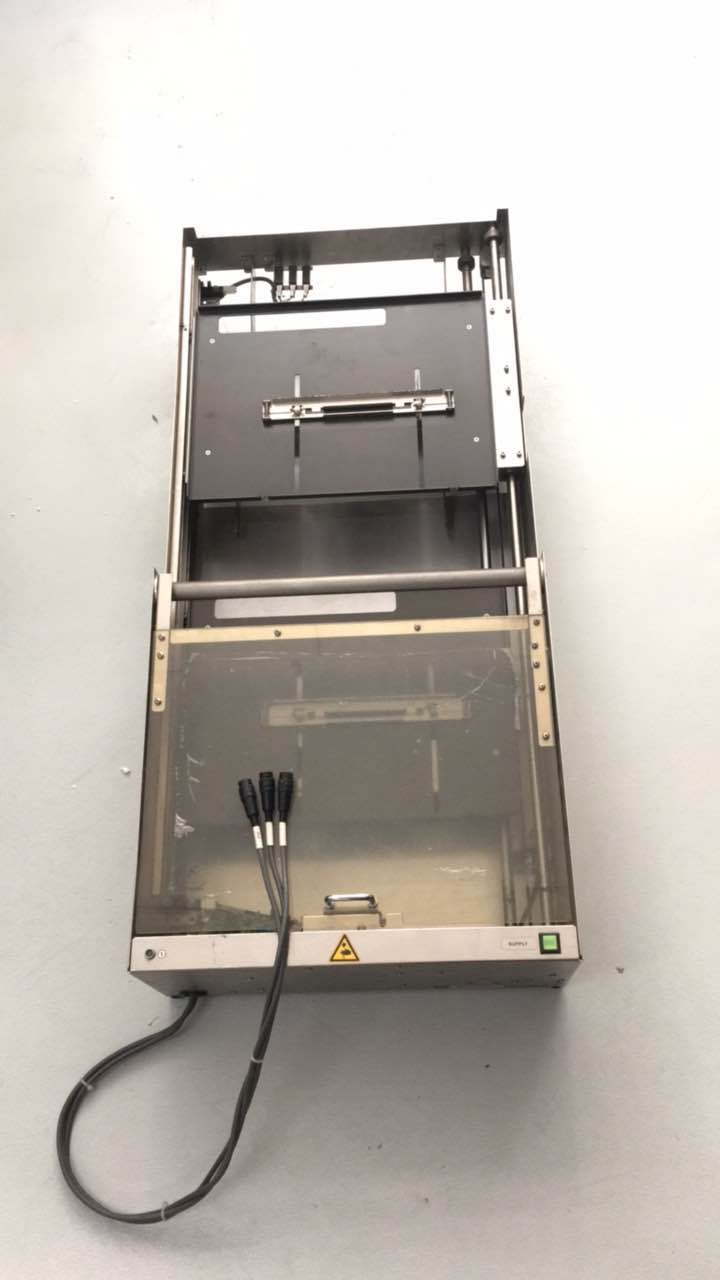

1、托盘式供料器 托盘式送料器可以分为单层结构和多层结构,单层托盘式送料器是直接安装在贴片机送料器架上,占用多个糟位,适用于托盘式料不多的情况;多层托盘式送器料有多层自动传送托盘,占用空间小,结构紧凑,适用于托盘料比较多的的情况,盘装元器件多为各种IC集成电路元件。 在使用托盘式料时,需要注意保住大管角外露元器件,以防止在运输和使用中造成机械和电性能的损坏。在托盘中使用TQFP、PQFP、BGA、TSOP和SSOPs元器件时,托盘尺寸可以达到150mm x 330.2mm,高度25.4mm。有趣的是,托盘式送料器不仅可以供给贴片机拾取元器件,也可以做为贵重元器件的势抛料站。

SMT贴片机供料器

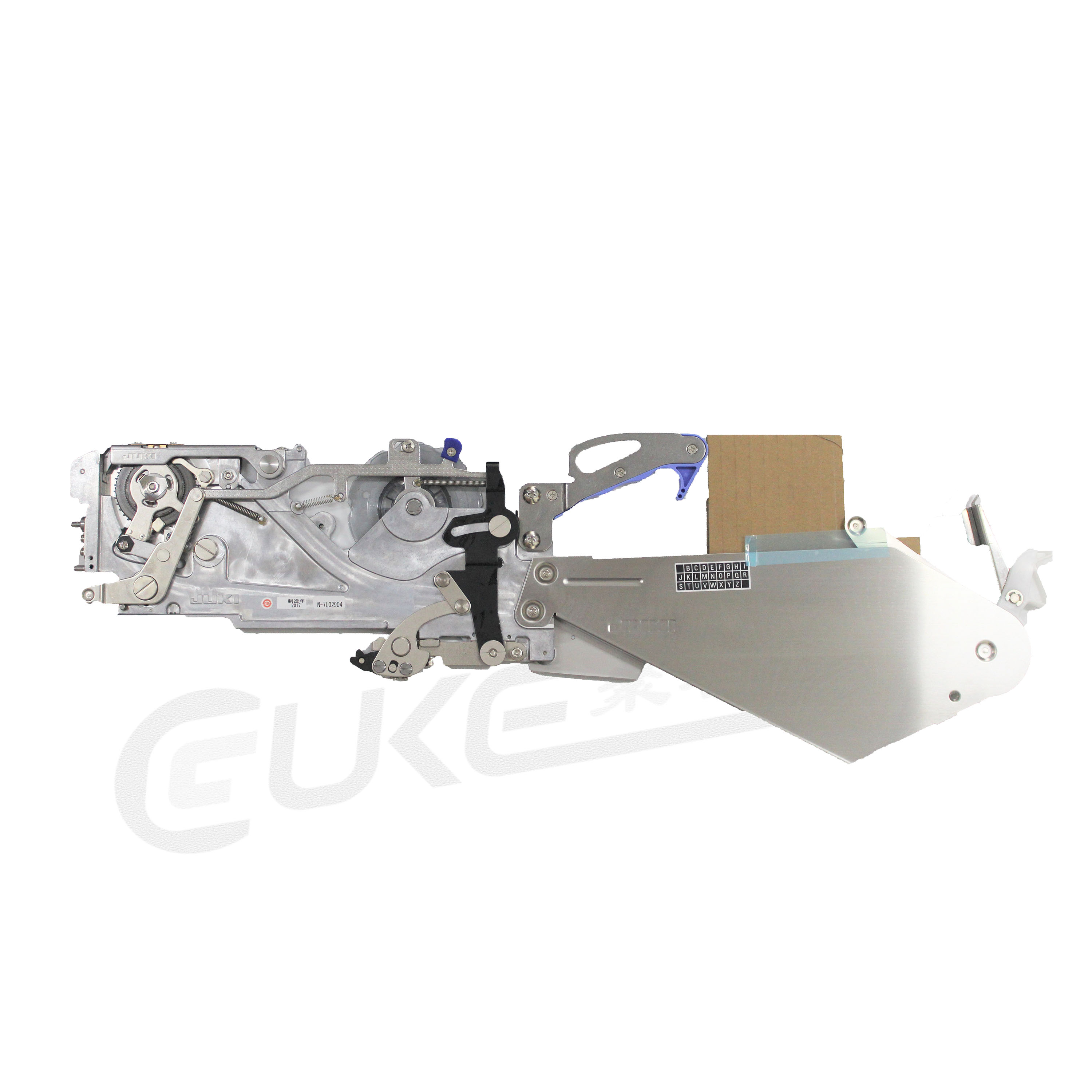

2、带式送料器 带式送料器是贴片机送料器中最常用的一种,传统结构方式有轮式、爪式、气动式以及多间距电动式,现在已经发展为高精度电动式,高精度电动式与传统结构方式相对,传送精度更高、送料速度更快、结构更加紧凑,性能更稳定,大大提高了生产效率。 带状料的基本宽度有:8mm、12mm、16mm、24mm、32mm、44mm和52mm等多种类型,间距有2mm、4mm、8mm、12mm和16等;卷轴直径尺寸有7 in和13 in两种。


 3、散料盒式送料器 散料盒式送料器,又称为振动式送器料,其工作方式是将元器件自由地装入成型的塑料盒或袋内,通过用振动式送料器或送料管把元器件依次送入贴片机,这种方式通常使用于MELF和小外形半导件元器件,只适用于无极性矩形和柱形元器件,而不适用于极性元器件。1544578521244430.jpg

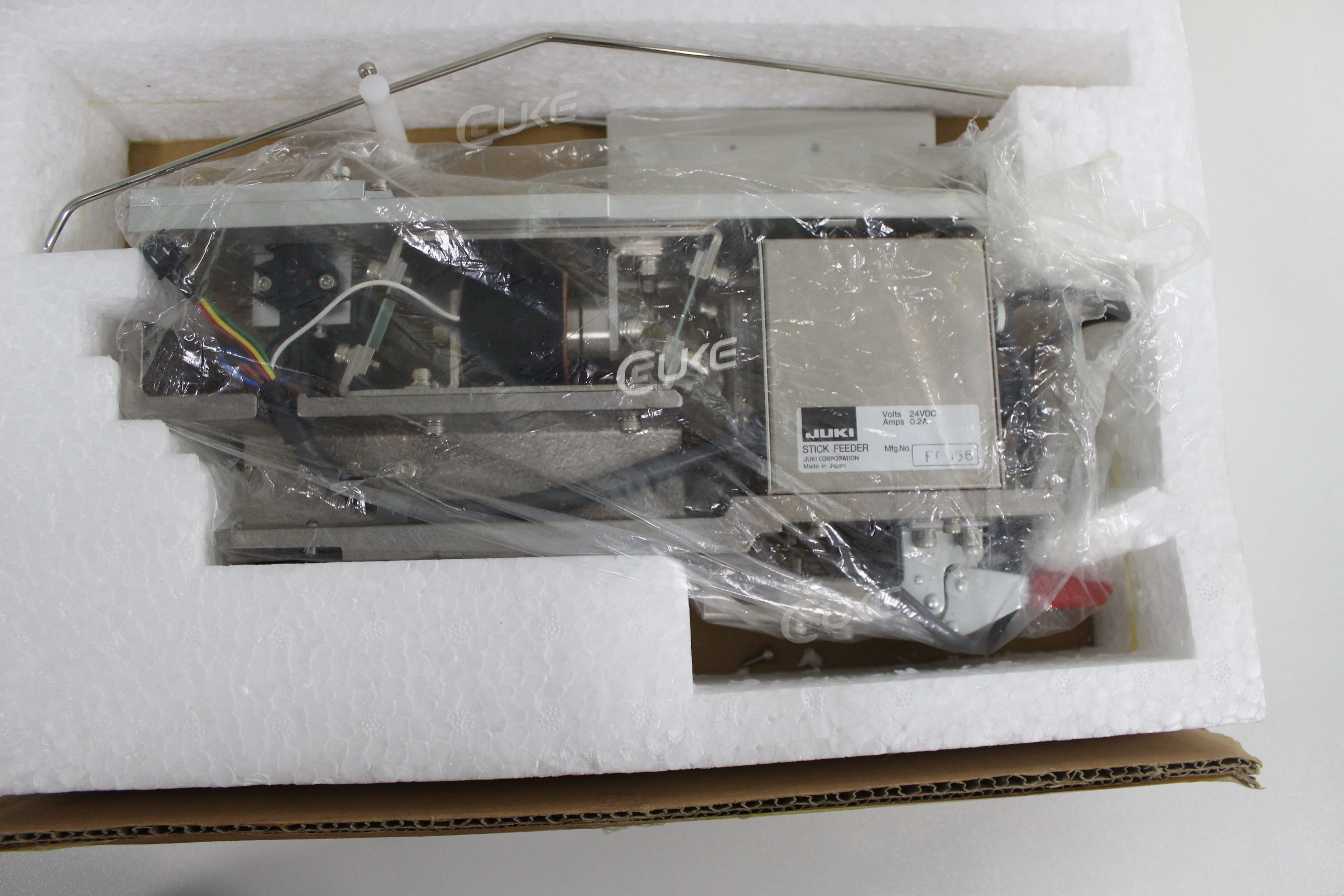

 4、管式送料器 管式送料器通常使用振动送料器来保证管中元器件不断进入贴片头吸取位置,一般PLCC和SOIC是用这种方式来供料的。管式供料器有对元器件引脚保护作用好,稳定性和规范性较差,生产效率较底的特点。 上述是目前四种形式的SMT贴片机供料器,需要根据不同包装元器件选择相应的供料器
