SMT贴片机生产线的三个工序

发布日期：2019-05-09 作者：SMT贴片机点击：

smt贴片机生产线的优点是组件安装密度高，易于实现自动化，提高生产效率，降低成本。

smt贴片机生产线由三个工序组成：焊膏印刷、安装元件和回流焊接。其中，芯片电子元件/器件的安装是整个表面安装过程的重要组成部分。它所涉及的问题比其他工艺更为复杂和困难，而芯片电子元件安装设备是整个设备中最大的投资。

贴片机实际上是一种精密的工业机器人，它是机器光电和计算机控制技术的综合。它通过吸收置换-定位等功能，实现了在不损坏元件和印刷电路板的情况下，将smc/smd部件快速准确地连接到pcb板的指定焊接板位置。组件对有三种方式：机械对、激光对和视觉对。所述安装机由框架、x-y运动机构（滚珠螺钉、直线导轨、驱动电机）、安装头、组件给料器、pcb轴承装置、器件对检测装置和计算机控制系统组成。整个机器的运动主要是通过x-y运动机制实现的。功率通过滚珠螺杆传递，方向运动通过滚动直线轨道运动对实现。这种传动形式不仅有自己的小运动阻力和紧凑的结构。较高的运动精度有效地保证了各部件的定位精度。

贴片机对重要部件进行标识识别，如安装主轴、可移动/静态镜头、吸盘和进料。机器视觉可以自动找到这些标记中心系统的坐标，建立贴片机的系统坐标系与pcb和挂载组件坐标系的转换关系，并计算贴片机运动的精确坐标。挂载头捕获吸盘，并根据输入挂载元素的包类型和组件号等参数吸收组件。静态透镜根据视觉处理程序检测、识别和匹配吸收元件；在完成对后，安装头将组件安装到pcb上的预定位置。本系列部件的识别、中间、检测、安装等动作，由工业控制机器根据相应的指令获得相关数据后自动完成。

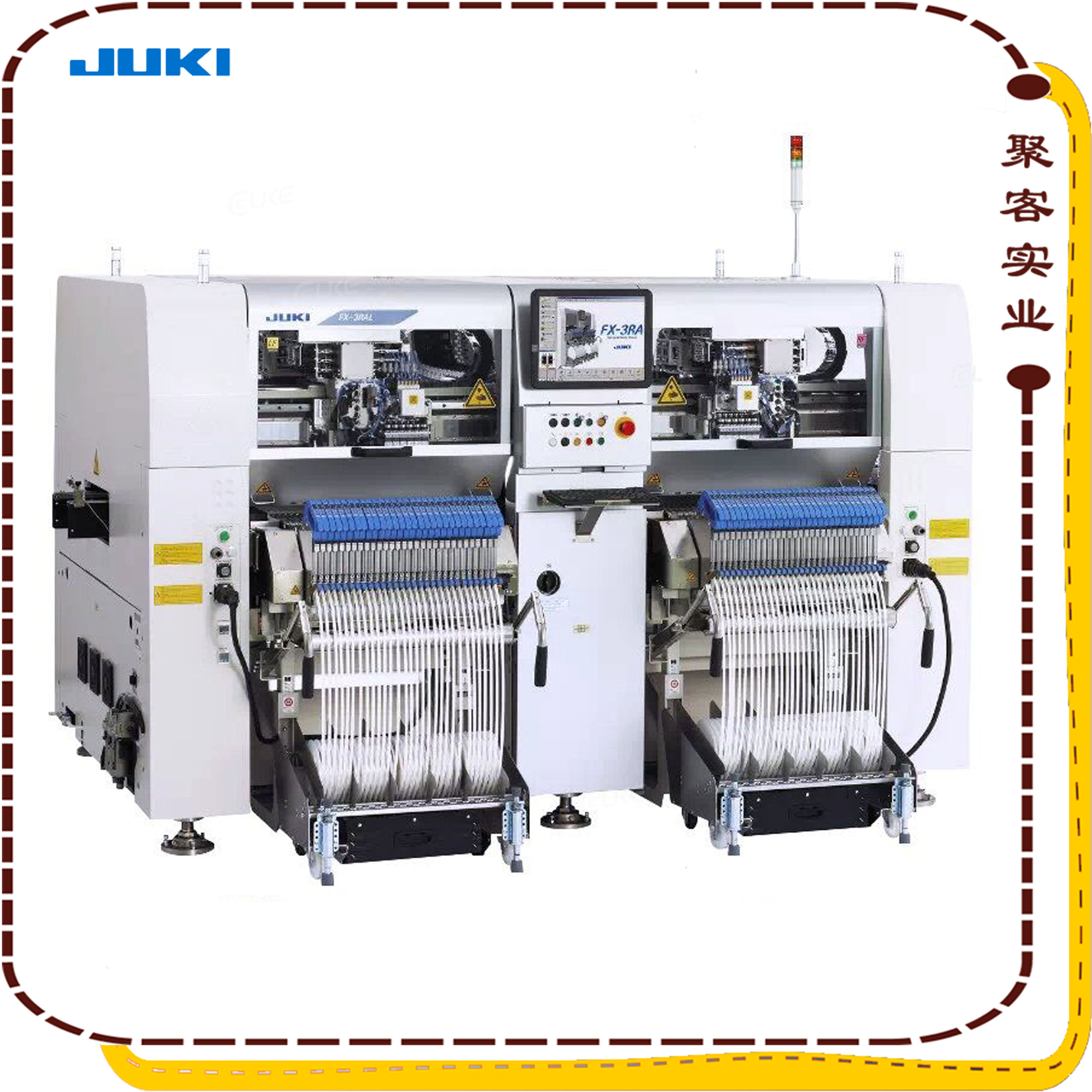

SMT贴片机
